Le plancher mixte HOBOA© le meilleur du bois et du béton pour vos bâtiments multi-étages
Tout au long de votre opération, de l’appel d’offre à la livraison en passant par la conception, les études d’exécution et la production, Horizons Bois est votre partenaire privilégié pour tous vos projets bois.
Le plancher bois béton HOBOA© la mixité en toute simplicité
Le plancher HOBOA©
=
une prédalle CLT rainurée HOBOA©
+
une dalle de compression béton
Vous cherchez une solution pour construire biosourcé, vous investir dans une transition écologique sérieuse tout en répondant aux exigences réglementaires environnementales à long terme ?

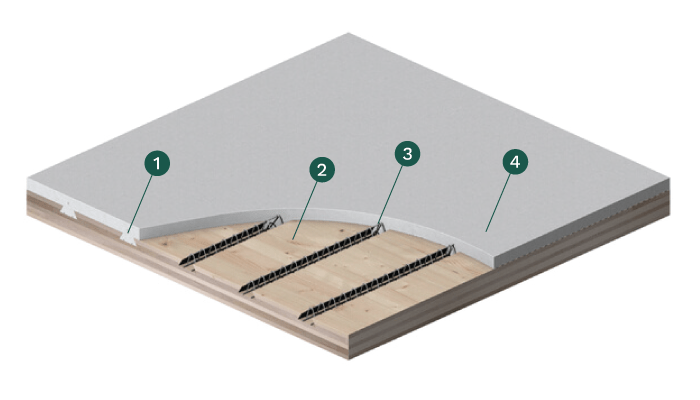

La solution de plancher mixte bois-béton HOBOA© vous permet de profiter à la fois du meilleur du bois et du béton, connectés en blocage de forme, sans connecteurs métalliques.
- la liaison HOBOA©, formée lors du coulage du béton dans une rainure du panneau bois
- une prédalle CLT rainurée
- une armature de renfort en chaise à poser dans la rainure
- une dalle de compression de 7 cm minimum armée d’un treillis anti-fissuration standard
Pourquoi associer bois et béton
Et si bois et béton étaient faits pour s’entendre ?
Quand on parle structure bois, on ne soupçonne pas que le béton est fréquemment utilisé pour améliorer le confort acoustique des planchers bois. Le poids de cette chape s’ajoute aux charges permanentes sans qu’elle ne participe mécaniquement à sa structure. On doit alors surdimensionner la structure bois et consommer plus de matière.
Avec le plancher HOBOA©, on travaille en mixité en rendant les deux matériaux solidaires. La dalle béton n’est plus un poids mort et participe à la résistance mécanique du plancher. Ainsi, on dimensionne les structures bois au plus juste, on consomme donc moins de matière. Comme en structure traditionnelle, elle améliore les performances acoustiques du plancher en apportant de la masse, et augmente son inertie pour de meilleures performances thermiques.
Cette savante association des deux matériaux permet de combiner leurs comportements complémentaires et d’utiliser la juste quantité de bois et de béton.
La liaison HOBOA©

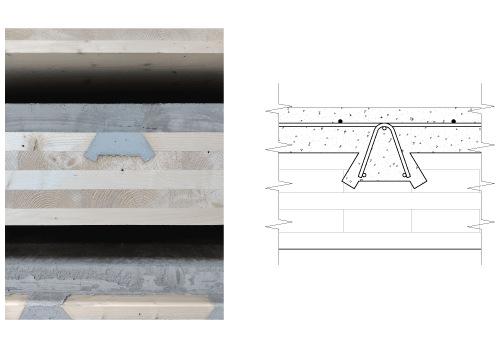

Une des innovations du plancher HOBOA© réside dans le fait que la liaison mécanique bois-béton est assurée par blocage de forme, grâce à des rainures usinées dans la pré-dalle CLT. L’absence de connecteurs optimise le coût de fabrication pour une solution plus économique et plus écologique. Elle est aussi plus durable car elle est peu sensible à la fatigue et plus rapide à poser.
Le plancher HOBOA©
un domaine d’emploi ouvert et polyvalent
| typologie d’ouvrages | planchers intermédiaires, toitures, toitures-terrasses et balcons |
| typologie de bâtiments | bâtiments d’habitation de la 1ère à la 4ème famille ; établissements recevant du public (ERP) ; bâtiments de bureaux ou industriels régis par le Code du travail |
| support d’étanchéité | pente nulle ou faible pente (≤ 5%) |
| zones de sismicité | 1 à 4 pour les bâtiments de catégorie d’importance I à IV |
| classe de service et usage | 1 à 2 selon la NF EN 1995-1-1 et NF EN 335 |
| catégories d’usage | A, B, C1, C2, C3, D1, H et I au sens de la NF EN 1991-1-1 |
Pourquoi choisir le plancher mixte HOBOA© ?
Performant
Un excellent rapport poids/performance mécanique et un meilleur degré d’affaiblissement acoustique pour le plancher HOBOA©, préfabriqué ou coulé sur site.
Simple
Un plancher mixte bois-béton sans connecteurs, rapide et simple à mettre en œuvre.
Choisissez : coulé sur site ou préfabriqué !
Haute qualité
Une fabrication sur mesure encadrée par des procédures de contrôle qualité strictes, éprouvées et en amélioration continue.
Économique
Des économies sur la globalité du bâtiment :
Grâce à la mixité bois-béton : moins de matière
Grâce à sa légèreté : moins de fondations,
Grâce à sa rigidité bidimensionnelle : suppression de poutres, etc.
Interfilière
Aujourd’hui les solutions HOBOA© s’adressent aux entreprises de gros-œuvre comme aux entreprises de charpente et construction bois. C’est l’assurance de trouver chaussure à son pied !
Biosourcé et local
Un moyen concret de réduire l’impact de la construction sur l’environnement.
Nous travaillons uniquement avec du bois certifié provenant de forêts gérées durablement. A ce jour tous nos clients ont fait le choix d’un bois 100% français !
Deux procédés de fabrication pour le plancher HOBOA©
HOBOA© PF
Préfabrication complète dans nos ateliers

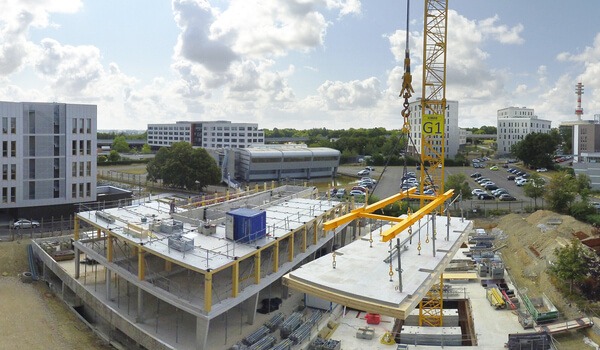

Nous réalisons pour vous, dans notre atelier de la Janais à Rennes, la fabrication hors-site des planchers HOBOA©. Vous les réceptionnez ensuite prêts à poser, en filière sèche, sur votre chantier.
Chaque panneau est fabriqué sur mesure, nous intégrons en amont les réservations des corps d’état technique, mais aussi pour les garde-corps de chantier suivant vos besoins.
- Mise en place des éléments porteurs (poteaux, voiles …)
- Pose du plancher HOBOA© préfabriqué
- Liaison (structurale) entre planchers et au noyau
- Garnissage des réservations laissées pour liaison
- Protection des ouvrages vis à vis des intempéries chantier
HOBOA© CS
Coulage sur site par l’entreprise de travaux
Nous avons également développé une variante plus économique à notre solution de plancher HOBOA© mais pas moins qualitative. La dalle de compression béton est réalisée directement sur site, après la pose des prédalles CLT rainurées pour constituer la liaison HOBOA©.
- Mise en place des éléments porteurs (poteaux, voiles …)
- Pose des prédalles CLT HOBOA© et étaiement
- Liaison (non structurale) par vissage croisé
- Ferraillage, coffrage périphérique et des réservations
- Coulage de la dalle de compression
- Prise du béton
- Protection des ouvrages vis à vis des intempéries chantier
| En résumé | HOBOA© CS | HOBOA© PF |
|---|---|---|
| Coût | € | €€ |
| Délai de livraison chantier | + | ++ |
| Temps de pose | ++ | + |
| Étaiement | oui | non |
| Filière sèche | partielle | ++ |
| Transports (impact) | – | + |
| Continuité du support d’étanchéité | +++ | non |
| Transmission des efforts horizontaux | dalle de compression | prédalle CLT |
| Intégration des réservations | oui | oui |
| Ratio biosourcé | idem | idem |
En fonction de votre projet et vos contraintes, nous vous conseillerons l’un ou l’autre des procédés de fabrication du plancher HOBOA©.
Suivi qualité
Pour vous accompagner dans la préparation de vos chantiers nous avons établis des plans d’assurance qualité vous permettant de contrôler son bon déroulement. Du stockage des éléments bois, à leur mise en œuvre et leur protection, vous y trouverez nos préconisations.
Attention au respect des tolérances propres à nos solutions constructives ! Elles sont précisées dans l’ATEx du plancher mixte bois béton HOBOA©.
Évaluations techniques et environnementales
ATEx cas a)
Reproductibilité

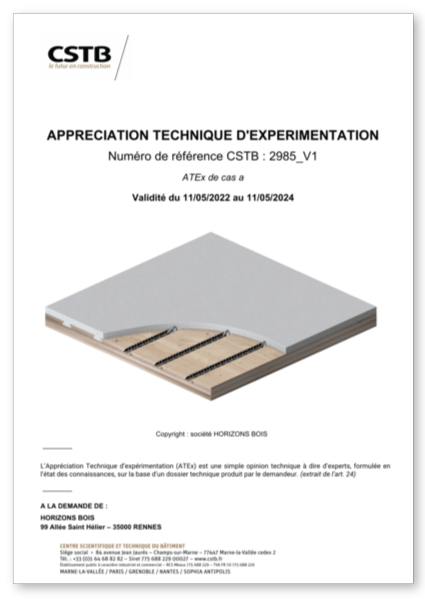

Le plancher HOBOA est sous Appréciation Technique d’Expérimentation de cas a) n°2985-v1. Il s’agit d’une ATEx reproductible et donc valable sur un nombre illimité d’opérations.
Assurabilité
Une ATEx en cours de validité vaut technique courante. Rendez-vous dans notre FAQ pour plus de détails.
.. la suite : l’avis technique
La demande d’Avis Technique pour le plancher HOBOA© est en cours, n’hésitez pas à nous contacter pour avoir les dernières nouvelles !
Incendie
Appréciation de laboratoire

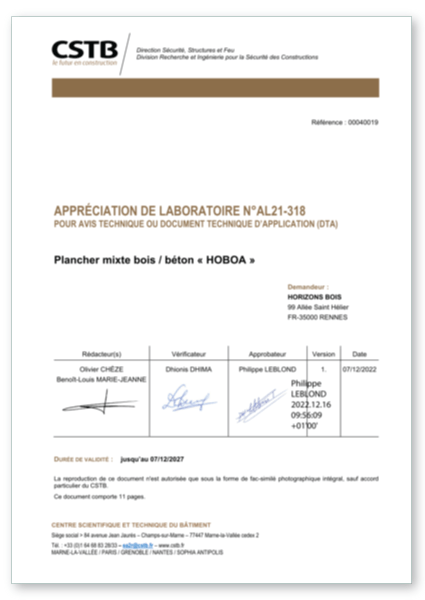

Nous avons travaillé avec le CSTB pour la rédaction d’une appréciation de laboratoire permettant de justifier par le calcul la stabilité au feu du plancher HOBOA© PF et HOBOA© CS.
Essais de résistance au feu
Nous participons à la caractérisation de CLT collés avec de nouveaux adhésifs pour une meilleure stabilité au feu. La réalisation d’un essai LEPIR 2 avec le laboratoire Efectis a été l’occasion d’observer la délamination au feu d’un plancher HOBOA© mettant en œuvre un CLT innovant fabriqué par SCHILLIGER BOIS.
Impact environnemental
Fiche FDES

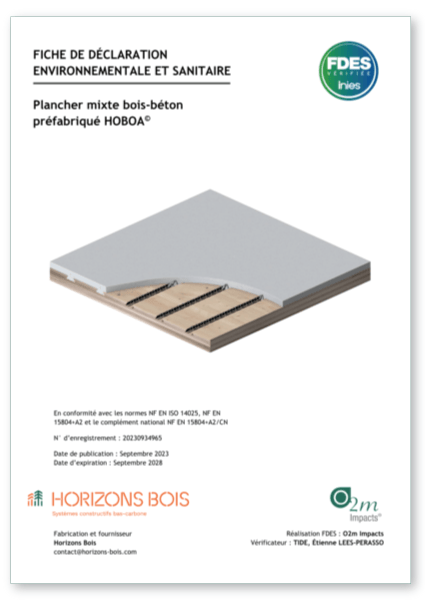

La fiche FDES du plancher HOBOA© PF est disponible sur la base INIES.
Fiche rédigée en conformité avec les normes NF EN ISO 14025, NF EN 15804+A2 et le complément national NF EN 15804+A2/CN.
ACV
Nous avons réalisé une ACV complète avec le cabinet de conseil en environnement O2m. Les données sont disponibles sur demande.
Un bref historique du développement du plancher HOBOA©
2016
Démarrage de la recherche sur un plancher mixte en blocage de forme au sein de l’agence Architecture Plurielle.
2019-2020
Horizons Bois prend le relais pour supporter la R&D des solutions HOBOA©. Début du partenariat de recherche scientifique avec l’INSA Rennes et le Laboratoire de Génie Civil et Génie des Matériaux pour la caractérisation mécanique du plancher HOBOA©.
- Essais pushout statiques et cycliques sur éprouvettes

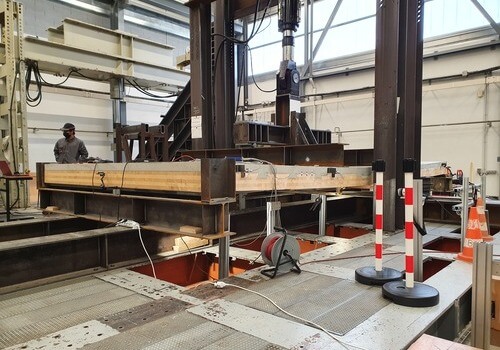

- Essais de flexion sur prototypes échelle 1 (3,20 m x 7,00 m).
2021
Avec l’achèvement de notre première campagne d’essais nous lançons le travail d’évaluation technique avec une ATEx reproductible pour les deux procédés du plancher HOBOA©.
2022
Une riche année qui voit l’obtention de l’ATEx et de plusieurs prix, ainsi que le démarrage de nos premiers chantiers.
2023
Nous poursuivons notre croissance avec l’ouverture de notre atelier de préfabrication à la Janais à Rennes et la livraison de plusieurs chantiers.
Ouch Vanthet alors doctorant du LGCGM de l’INSA Rennes soutient avec succès sa thèse initulée “Behavior of CLT-concrete composite floor with devotail notched connectors” portant sur la liaison HOBOA©.
L’Avis Technique se prépare, et avec lui une nouvelle campagne d’essais pour 2024 !
Vous aider à concevoir avec HOBOA©
Retrouvez notre documentation, les compositions de planchers, leurs caractéristiques techniques et les questions fréquentes dans ces rubriques !
N’hésitez pas à re-consulter ces pages à nouveau, nous les mettons à jour régulièrement ou à nous contacter pour travailler ensemble !
Découvrez nos réalisations
Découvrez le système HOBOA©

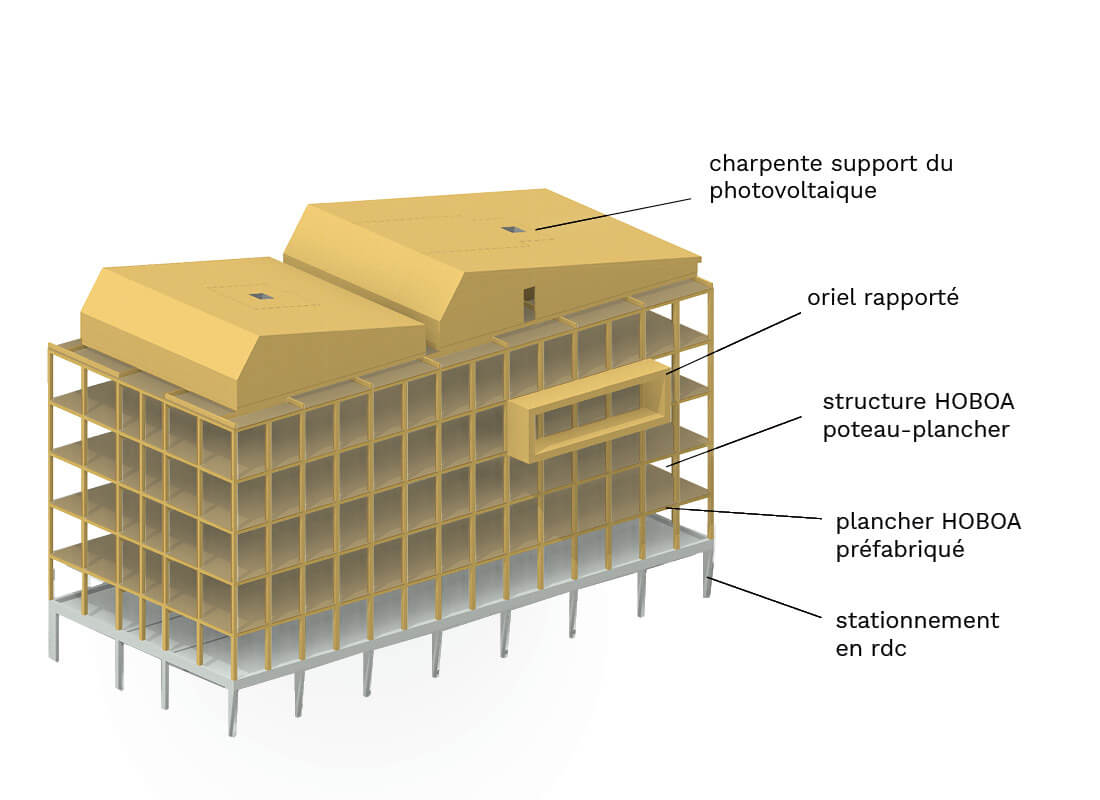

Résultat d’une campagne de recherche longue de plusieurs années, le système HOBOA© est l’alliance de toutes les solutions HOBOA©.
Plancher mixte, assemblages, absence de poutres, une réponse globale pour construire plus facilement des bâtiments multi-étages et ultra réversibles en bois.
